剪力墙钢背楞安装

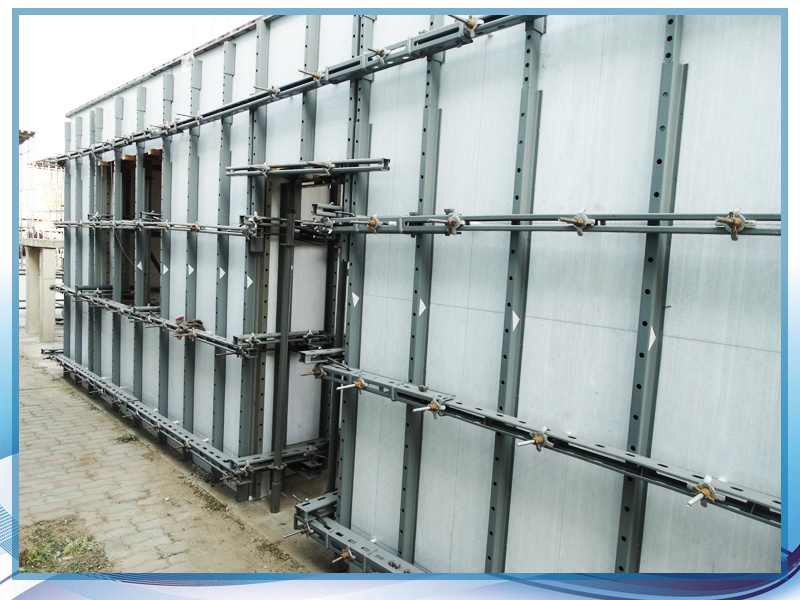

①、剪力墙钢背楞采用组合钢模，板沿长度方向竖向放置，Φ48×3.5
钢管作为竖向背楞，间距；设φ14对拉螺栓加固，其间距从墙底
至墙高1/3处为（竖向）×（横向），上部为×，
钢管箍间距与对拉螺栓间距一致，第一道对拉螺栓距地越小越好，且不
大于，以防墙根部涨模。墙模内侧支撑与满堂架拉牢，形成一整体。
②、剪力墙钢背楞安装顺序：
剪力墙轴线的引测→校正剪力墙主筋→安装钢筋保护层垫块→安装
剪力墙模板→支撑加固、校正（包括对拉螺栓安装）
③、剪力墙钢背楞的安装方法
1.根据引测的矩形控制网，经纬仪定线、钢尺量距，根据施工图用
墨线弹出剪力墙模板的边线和外侧控制线，以便于模板安装和校正。
2.用水准仪把建筑物水平标高，直接引测到模板安装位置。
3.模板承垫底部应预先用水砂浆找平，以保证模板位置正确，防止
模板底部漏浆。
4.墙模板的对拉拉片应平直相对，以使穿墙拉片与模板保持垂直，
剪力墙对拉片纵向间距，横向间距。
5.相邻模板边肋用U型卡连接间距不得大于，不宜向同一方向6.墙模板采用钢模拼错缝布置。
剪力墙模板的支承系统
剪力墙的支承系统采用Φ48×3.5钢管作为内外钢楞，钢楞间距
，钢楞宜采用整根钢管，接头应错开设置，搭接长度不少于，
剪力墙加设40×3mm对拉扁铁，端头焊Φ14丝杆用蝶形扣件及螺帽固定
墙两侧内外钢内楞，墙体斜撑间距1m，与满堂架连为整体。
